テスター、計測機器 未完成

電子回路、電子部品に関係する値を調べる為に各計測機器（テスター）がありますが、近年と

ても安価にデジタルテスター（デジタルマルチメーター）が出てきました。ここではデジタルテ

スターを中心に基本的な使い方を調べます。アナログテスターなども取り上げ、テスターの原理

を理解し電子回路を調べるコツを感じてみましょう。

　

○テスター精度と有効な値について

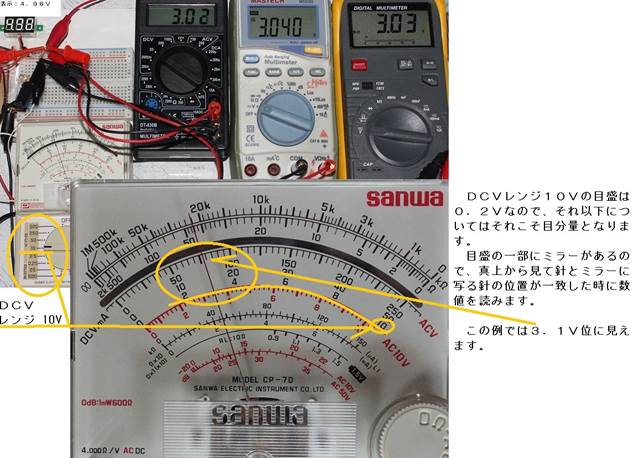

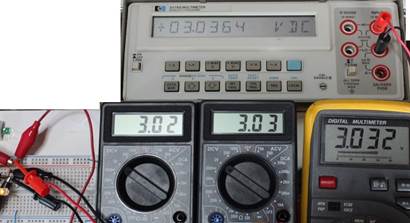

　色々なテスター（計測機器）にて同じ抵抗間の電圧を調べましたが、一般の電気回路では、値

の読みは３桁目を四捨五入し有効２桁で良いでしょう。これは以下の様に簡単な回路において、

誤差±１〜２％で４桁以上読んでも意味がありません。

　今回、参考として色々なテスターも取り上げますが、主に使うテスターはDT-830B（数百円）

です。２０Ｖレンジ(精度±1.5%)で十分だと言うことが以下の写真からも分かると思います。

デジタルマルチメーター（DT-830B）を使った各機能例

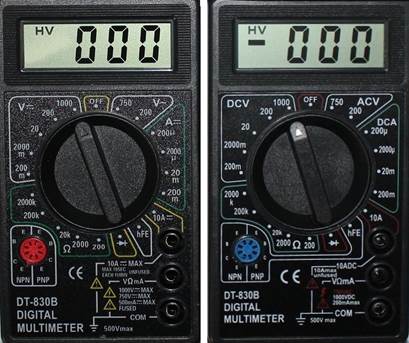

同じDT-830Bでも微妙に違うものがある様ですが基本機能は変わりません。

マルチメーターの主な機能交流電圧、直流電圧、直流電流、抵抗を実例で見てみましょう

○交流電圧 ＡＣＶ（７５０Ｖ、２００Ｖ）

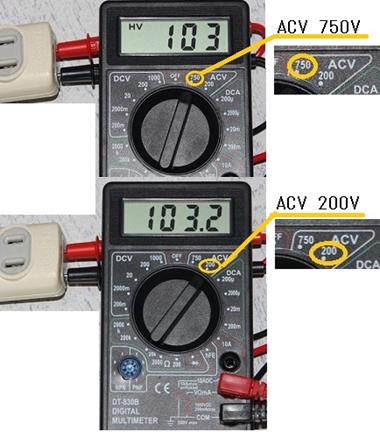

　一般家庭の電源を見てみましょう。１００Ｖ位と分かってますが、基本はレンジの大きな方で

値を調べ、１００Ｖ位であれば２００Ｖレンジにて確認します。

○直流電圧 ＤＣＶ（1000V, 200V, 20V, 2000mV, 200mV）

○直流電流 ＤＶＡ（200mA, 20mA, 2000μA, 200μA）

　これらも計測前に指定するレンジは大き目の値にして実測値を確認してから適切なレンジ値

に変更するのが良いでしょう。

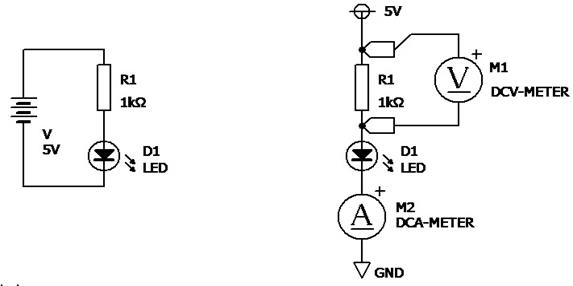

　直流電圧、電流を調べる上で以下の電源、抵抗、ＬＥＤだけの回路例を使います。電圧計は任

意の場所にテスターリード棒をあてれば良いが電流計は回路に割り込んで入れます。

Ｍ１ Ｍ２

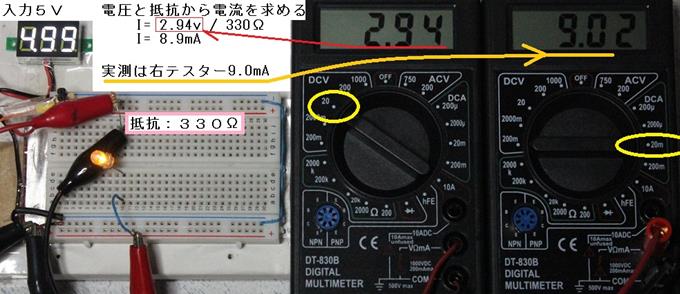

この様な簡単な回路での電流はオームの法則で簡単に求められるで、この様な例であまり電流計

は使いません。ただ、初心者にとってはオームの法則と実測を対比させてみる意味はあるかと思

います。

○抵抗 Ｒ（2000kΩ, 200kΩ, 20kΩ, 2000Ω, 200Ω）

　抵抗の計測の場合、回路の中では他の抵抗や電子部品とのインピーダンス（抵抗）の影響を

受けるので単純に抵抗を量るのは難しいです。電流を流す仕組み（以下図参照）により回路に

電流が流れていても正しい抵抗値は測れません。

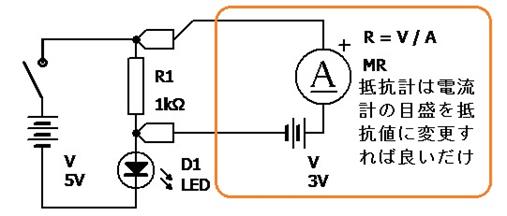

抵抗計の仕組みは以下です。簡単な回路と一緒に見てみましょう。

以下の枠内が抵抗計と同等

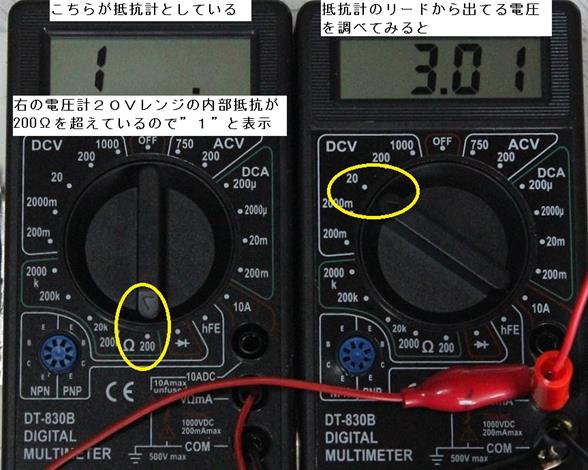

抵抗計を電圧計で測って見るとリードから３Ｖ出ていることが分かる。

○その他特殊なレンジとしてｈＦＥ（ＮＰＮ、ＰＮＰ）やダイオードは今後追加します。
